Тренажер №7. Мокрые помещения над электрощитовой и помещением слаботочных систем
Возможно ли, и если да, то при каких условиях, размещать над помещениями с электрическим или слаботочным оборудованием, скажем, насосные, холодильные центры, венткамеры, ПУИ и другие подобные зоны?
😊 Верных ответов:
😐 Неверных:
🤓Обсудить вопрос с инженером
4
Что можно отнести к категории «специальные меры по надежной гидроизоляции, предотвращающие попадание влаги в помещения, где установлены распределительные устройства», которые позволили бы разместить над щитовой моечные, кухни пищеблоков, санузлы?
Правильный ответ:
Особые мероприятия, обоснованные исследованиями, испытаниями и моделированием
СП 256.1325800.2016 Электроустановки жилых и общественных зданий. Правила проектирования и монтажа говорит:
14.2 Электрощитовые, а также ВРУ и ГРЩ не допускается располагать … под уборными, ванными комнатами, душевыми, кухнями пищеблоков, моечными и другими помещениями, связанными с мокрыми технологическими процессами, за исключением случаев, когда приняты специальные меры по надежной гидроизоляции, предотвращающие попадание влаги в помещения, где установлены распределительные устройства.
Иначе говоря, СП допускает принятие таких мер, но только в качестве «исключений», подчеркивая, что избежать такого размещения помещения невозможно, т.е. отсутствует всякая техническая возможность принятия других планировочных решений в здании. Убедить въедливого эксперта в отсутствие альтернативной планировки будет не просто.
Тоже относится и к самим мероприятиям. Меры по надежной гидроизоляции должны быть «специальными», т.е. превосходить по своей надёжности меры гидроизоляции, предусмотренные СП и ГОСТами.
Эффективность таких решений должна быть доказана в соответствии с ФЗ №384 Технический регламент о безопасности зданий и сооружений «… одним или несколькими способами из следующих способов:
1) результаты исследований;
2) расчеты и (или) испытания, выполненные по сертифицированным или апробированным иным способом методикам;
3) моделирование сценариев возникновения опасных природных процессов и явлений и (или) техногенных воздействий, в том числе при неблагоприятном сочетании опасных природных процессов и явлений и (или) техногенных воздействий;
4) оценка риска возникновения опасных природных процессов и явлений и (или) техногенных воздействий».
Поэтому, перечисление в пояснительной записке стандартных решений, указанных в других вариантах ответов, ни в коем случае нельзя отнести к «специальным мероприятиям».
Мы настаиваем на полном исключении размещения щитовых под помещениями с мокрыми процессами.
14.2 Электрощитовые, а также ВРУ и ГРЩ не допускается располагать … под уборными, ванными комнатами, душевыми, кухнями пищеблоков, моечными и другими помещениями, связанными с мокрыми технологическими процессами, за исключением случаев, когда приняты специальные меры по надежной гидроизоляции, предотвращающие попадание влаги в помещения, где установлены распределительные устройства.
Иначе говоря, СП допускает принятие таких мер, но только в качестве «исключений», подчеркивая, что избежать такого размещения помещения невозможно, т.е. отсутствует всякая техническая возможность принятия других планировочных решений в здании. Убедить въедливого эксперта в отсутствие альтернативной планировки будет не просто.
Тоже относится и к самим мероприятиям. Меры по надежной гидроизоляции должны быть «специальными», т.е. превосходить по своей надёжности меры гидроизоляции, предусмотренные СП и ГОСТами.
Эффективность таких решений должна быть доказана в соответствии с ФЗ №384 Технический регламент о безопасности зданий и сооружений «… одним или несколькими способами из следующих способов:
1) результаты исследований;
2) расчеты и (или) испытания, выполненные по сертифицированным или апробированным иным способом методикам;
3) моделирование сценариев возникновения опасных природных процессов и явлений и (или) техногенных воздействий, в том числе при неблагоприятном сочетании опасных природных процессов и явлений и (или) техногенных воздействий;
4) оценка риска возникновения опасных природных процессов и явлений и (или) техногенных воздействий».
Поэтому, перечисление в пояснительной записке стандартных решений, указанных в других вариантах ответов, ни в коем случае нельзя отнести к «специальным мероприятиям».
Мы настаиваем на полном исключении размещения щитовых под помещениями с мокрыми процессами.
🤓Обсудить вопрос с инженером
3
Как вы думаете, может ли помещение с мокрыми процессами находиться смежно (через стену) с помещением для размещения слаботочного оборудования?
Правильный ответ:
Нет, не может
Об этом запрете прямо говорит СП 134.13330.2022 Системы электросвязи зданий и сооружений. Основные положения проектирования:
6.29 Места для размещения оборудования связи не следует создавать непосредственно под или рядом (через стену) с санузлами, ванными комнатами, душевыми и другими помещениями, связанными с мокрыми технологическими процессами, кроме случаев, когда приняты специальные меры по надежной гидроизоляции, исключающие попадание влаги в эти помещения.
6.29 Места для размещения оборудования связи не следует создавать непосредственно под или рядом (через стену) с санузлами, ванными комнатами, душевыми и другими помещениями, связанными с мокрыми технологическими процессами, кроме случаев, когда приняты специальные меры по надежной гидроизоляции, исключающие попадание влаги в эти помещения.
🤓Обсудить вопрос с инженером
2
Считается ли приточная венткамера помещением с мокрым технологическим процессом?
Правильный ответ:
Да, поэтому размещать ее над щитовой нельзя
Поскольку нормативы выражаются в отношении этой темы неопределенно, то приходится опираться на опыт прохождения экспертиз.
В приточной установке происходят технологические процессы (воздух с улицы фильтруется, подогревается водой от системы теплоснабжения и подается дальше), связанные с водой. В венткамере есть трап, который напоминает о том, что возможны сливы жидкостей при обслуживании и ремонте, а также аварийные ситуации. Количество проливаемой воды может быть велико.
В приточной установке происходят технологические процессы (воздух с улицы фильтруется, подогревается водой от системы теплоснабжения и подается дальше), связанные с водой. В венткамере есть трап, который напоминает о том, что возможны сливы жидкостей при обслуживании и ремонте, а также аварийные ситуации. Количество проливаемой воды может быть велико.
🤓Обсудить вопрос с инженером
1

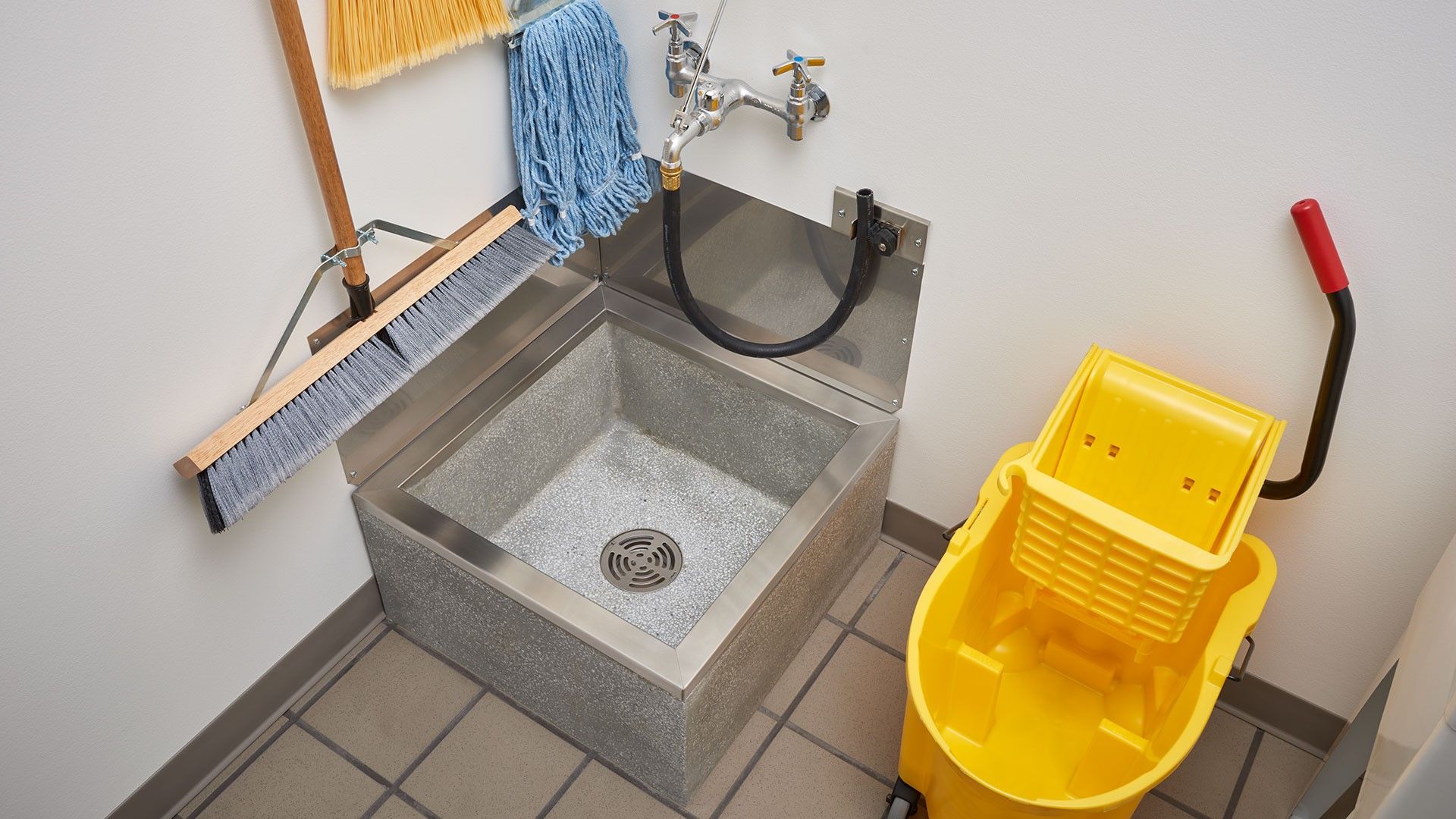

Можно ли помещение уборочного инвентаря (ПУЭ) размещать над щитовой или помещением для оборудования слаботочных систем?
Правильный ответ:
Нельзя, оно относится к категории «помещение с мокрыми технологическими процессами»
СП 486.1311500.2020 Системы противопожарной защиты. Перечень зданий, сооружений, помещений, подлежащих защите автоматическими установками пожаротушения и системами пожарной сигнализации:
3.2 Помещение с мокрыми процессами: Помещение с влажностью внутреннего воздуха свыше 75% при температуре от 12 до 24°С, а также с влажностью внутреннего воздуха свыше 60% при температуре свыше 24°С.
Под эти параметры влажности подпадают такие помещения, как насосные, индивидуальный тепловой пункт, автомойки, мойки посуды на предприятиях общественного питания, хамамы и т.п.
А как быть с другими местами, в которых циркулируют жидкости или есть точки водоразбора, но в них при обычных неаварийных условиях влажность не должна подниматься до высоких значений?
Приведем консенсусное мнение технологов и экспертов о критериях, при наличии которых помещение становится с «мокрым процессом»:
- Помещение с открытым обращением воды, в частности с наличием точек водоразбора (смесители, краны, точки подключения оборудования);
- Любые технические помещения, в которых в постоянном режиме циркулируют жидкости. В случае аварийных ситуаций возможны значительные проливы/утечки;
- Технические помещения, в которых периодически выполняется сливы воды из трубопроводных систем;
- Любое помещение из раздела «Технологические решения», в котором предусматривается подключение к воде хотя бы одной единицы технологического оборудования или сантехприбора;
- В помещении предусматривается мокрая мойка полов в соответствии с технологическим процессом.
Этим критериям соответствуют ПУИ, по крайней мере, в контексте расположения под ними помещений с оборудованием электроснабжения и слаботочных систем.
3.2 Помещение с мокрыми процессами: Помещение с влажностью внутреннего воздуха свыше 75% при температуре от 12 до 24°С, а также с влажностью внутреннего воздуха свыше 60% при температуре свыше 24°С.
Под эти параметры влажности подпадают такие помещения, как насосные, индивидуальный тепловой пункт, автомойки, мойки посуды на предприятиях общественного питания, хамамы и т.п.
А как быть с другими местами, в которых циркулируют жидкости или есть точки водоразбора, но в них при обычных неаварийных условиях влажность не должна подниматься до высоких значений?
Приведем консенсусное мнение технологов и экспертов о критериях, при наличии которых помещение становится с «мокрым процессом»:
- Помещение с открытым обращением воды, в частности с наличием точек водоразбора (смесители, краны, точки подключения оборудования);
- Любые технические помещения, в которых в постоянном режиме циркулируют жидкости. В случае аварийных ситуаций возможны значительные проливы/утечки;
- Технические помещения, в которых периодически выполняется сливы воды из трубопроводных систем;
- Любое помещение из раздела «Технологические решения», в котором предусматривается подключение к воде хотя бы одной единицы технологического оборудования или сантехприбора;
- В помещении предусматривается мокрая мойка полов в соответствии с технологическим процессом.
Этим критериям соответствуют ПУИ, по крайней мере, в контексте расположения под ними помещений с оборудованием электроснабжения и слаботочных систем.
