Что это такое?

Стояки хозяйственно-бытовой канализации должны быть вентилируемыми, что позволяет не только избежать накопления вредных газов в трубах, но и не срывать гидрозатворы при смыве воды (поскольку при этом возникает разряжение в стояке). Такая вентиляционная часть часто называется фановой трубой.

Она выглядит, как отрезок трубы, торчащий из кровли. Глядя на нее, кажется, будто строители что-то не доделали, но это не так. Фановый стояк по нормам не должен быть ничем сверху перекрыт, т.е. не иметь никаких зонтиков, крышек или подобных элементов.

СП 30.13330.2020 Внутренний водопровод и канализация зданий

18.21 Установка в устье вытяжной части стояка сопротивлений в виде дефлекторов (флюгарка, простой колпак и т.п.) не допускается.

На эксплуатируемой кровле, где располагаются террасы, зоны отдыха, обзорные площадки, фановые стояки должны выводиться на высоту не менее трех метров.

СП 30.13330.2020 Внутренний водопровод и канализация зданий

18.18 Вытяжная часть канализационного стояка выводится вертикально через кровлю или сборную вентиляционную шахту здания на высоту: … не менее 3,0 м от плоской эксплуатируемой кровли…

Для того, чтобы тяжелый трехметровый стояк не упал при сильных порывах ветра, требуется надежная несущая конструкция. На фото показано, как это было реализовано на одном из объектов – массивно, утилитарно, но … гарантировано.

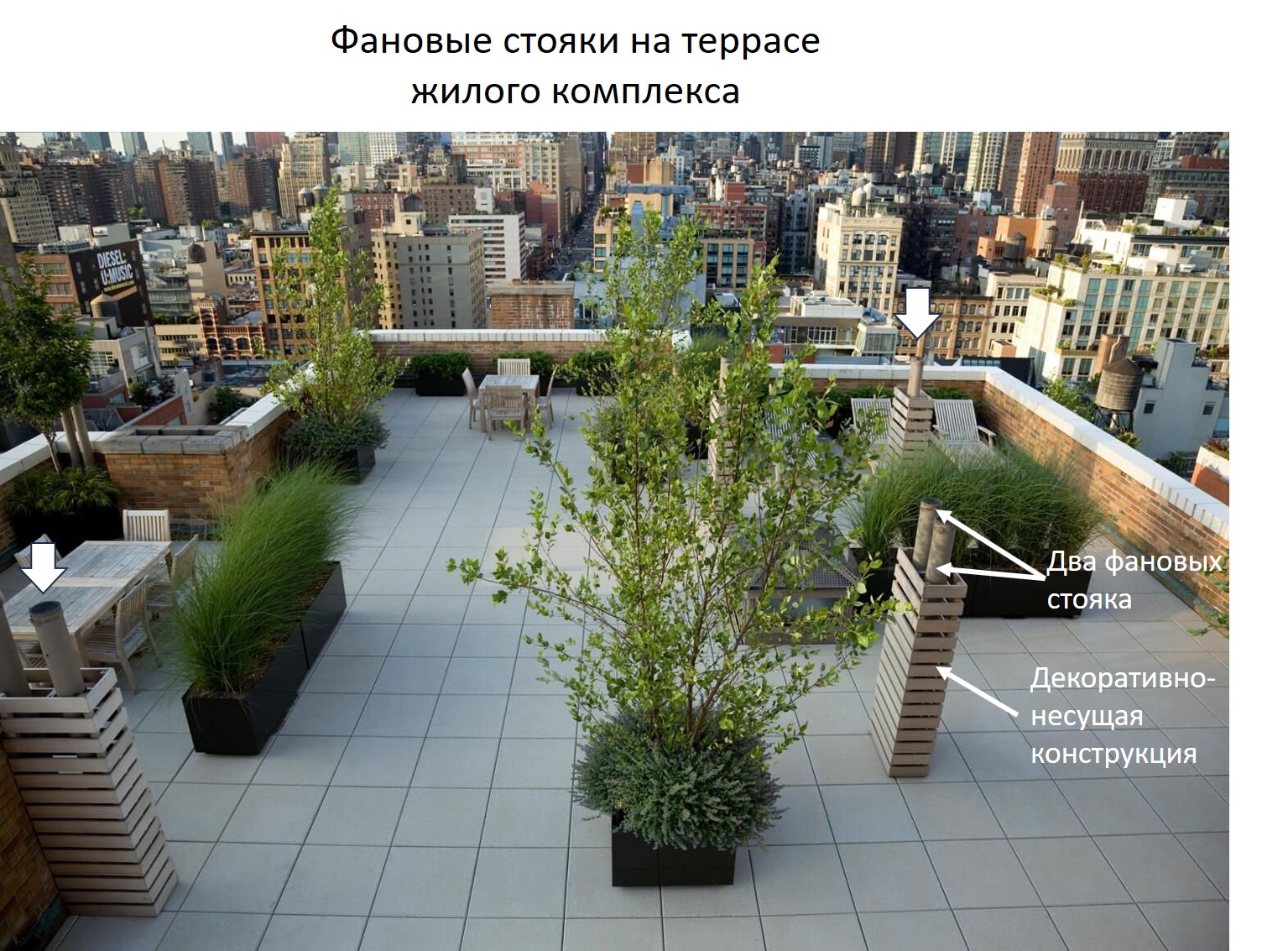

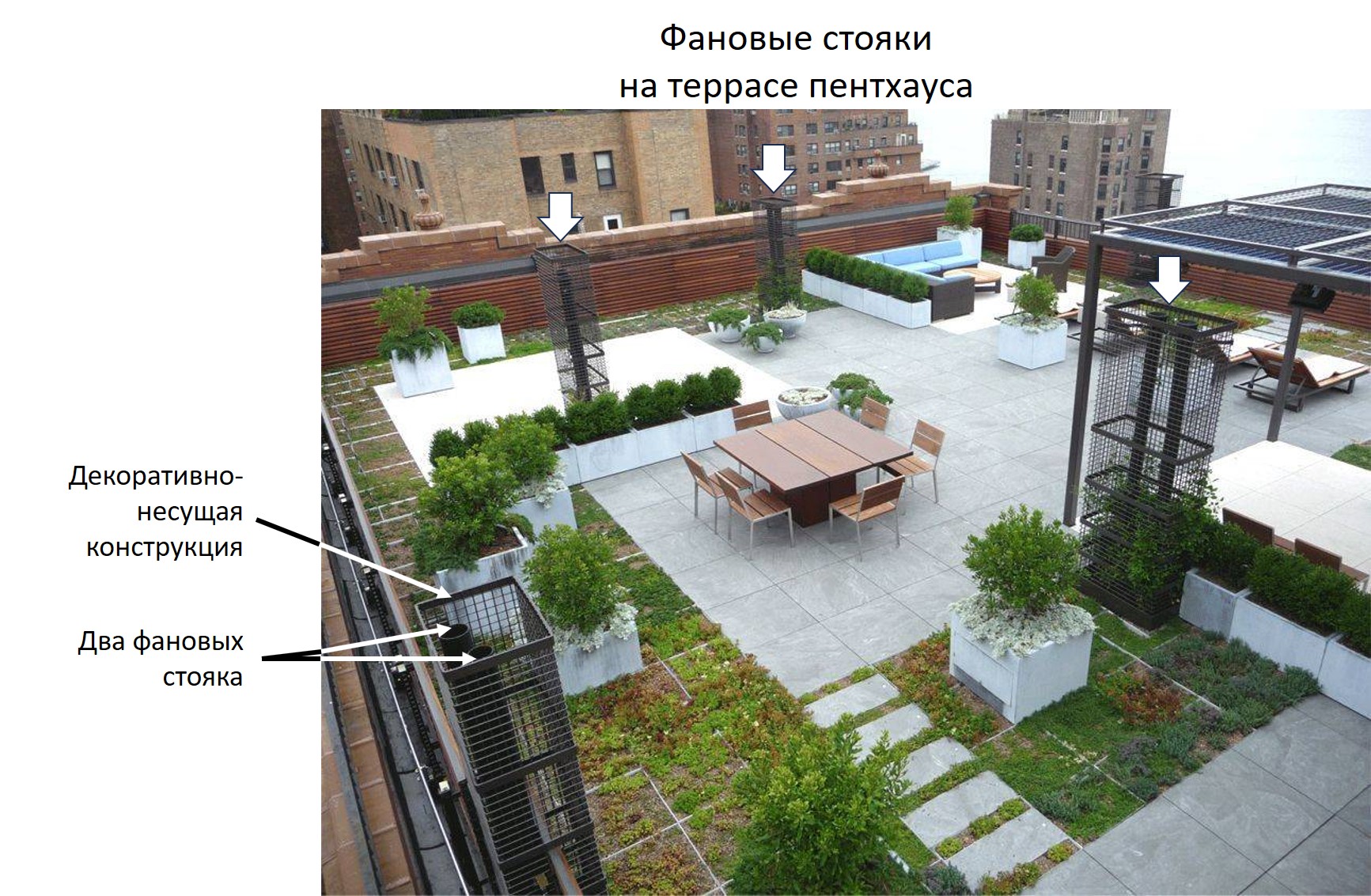

На двух других фото показано, как это сделано в другом городе мира.
