1. Архитекторам об ИОС. Технический балкон. v2
130скачали

Габариты технических балконов

Как правило на технических балконах размещаются наружные блоки для нескольких квартир этажа. При определении параметров балкона необходимо учитывать два ограничительных фактора:

  • Длина трассы от наружного блока кондиционера до внутреннего;
  • Возможность перегрева наружных блоков, если не обеспечивается их должное охлаждение уличным воздухом.

Длина трасс от наружного до внутреннего блока для большинства кондиционеров составляет всего 15-20 метров (с учетом подъемов и опусков), поэтому одного технического балкона на этаж может физически не хватить. Тогда остается единственная возможность – использовать VRF системы, которые стоят намного дороже, поэтому такие решения часто не пропускают.

Наружные блоки сплит-систем могут нормально работать только при условии, если тепло от них будет легко уноситься в атмосферу, обеспечивая должный теплосъем. В противном случае блоки будут перегреваться и переходить в аварийный режим. Кроме того, производители смогут снять оборудование, работающее в таких условиях с гарантии.

Такой сценарий наиболее вероятен, если балкон будет узкий и глубокий, а на нем будут располагаться множество блоков.

Рис. Обычно на техническом балконе (на котором устанавливаются бытовые сплит и мульти-сплит системы) можно разместить не более 6-8 наружных блоков. Показана одна из стен балкона

Нормативные документы не регламентируют свободное расстояние вокруг наружных блоков, и каждый производитель дает свои рекомендации.

На основе инструкций разных вендеров, можно определить следующие минимальные показатели, которые необходимо соблюдать:

  • По вертикали между блоками должно быть не менее 200 мм.
  • Высота блоков для квартир в среднем находится в диапазоне 500-700 мм. В примере взят максимальный размер.
  • По горизонтали между блоками должно оставаться не менее 300 мм.




Рис. Как видно, теплообменник в наружном блоке занимает заднюю и одну боковую поверхность, поэтому важно соблюдать расстояние сбоку до препятствия. На другой стороне расположены места подключения фреонопроводов и кабелей, к которым нужно обеспечить доступ для монтажа и обслуживания.

Рис. Вид сверху на технический балкон.  С учетом описанных в начале бюллетеня ограничений, нет смысла делать такие глубокие балконы, восьмиметровое пространство совершенно бесполезно. Блоки будут располагаться только не далее трех метров от фасада.

При расположении кондиционеров друг напротив друга расстояние между ними должно составлять 2000 мм и более.

Отметим, что кондиционеры устанавливаются на кронштейнах, которые должны крепиться к стене через вибропрокладки.

От задней стенки кондиционера до стены балкона должно быть не менее 200 мм.

Корзины для наружных блоков

Возьмем средние размеры наружных блоков сплит-систем для одной комнаты разной площади:

Площадь помещения, кв.м.20253550
Мощность охлаждения, кВт2,02,53,55,0
Ширина блока, мм660-780660-780660-780770-870
Высота блока, мм480-550480-550480-550550-720
Глубина, мм240-290240-290240-330280-370

Размеры корзин нужно выбирать, используя следующие правила:

  • Ширина корзины = ширина кондиционера + 150…200 мм;
  • Высота корзины = высота кондиционера + 50 мм;
  • Глубина корзины = глубина кондиционера + 200…250 мм.

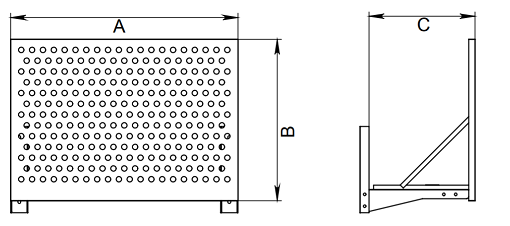

Рис. Несмотря на то, что дизайн корзин может быть разным, размеры их обычно типовые

Типоразмеры корзинТип 1Тип 2Тип 3Тип 4
Подходит для комнат, кв.м.20-3520-3550 и более50 и более
Ширина (А), мм900100012001300
Высота (В), мм6007009001050
Глубина (С), мм550550600650
