- Это одно и тоже, разница лишь в округлении и удобном сокращении?
- Профессионалы привыкли к термину «0,4 кВ», а обыватели используют «380В»?
- Или в эти цифры заложен серьезный технический смысл?

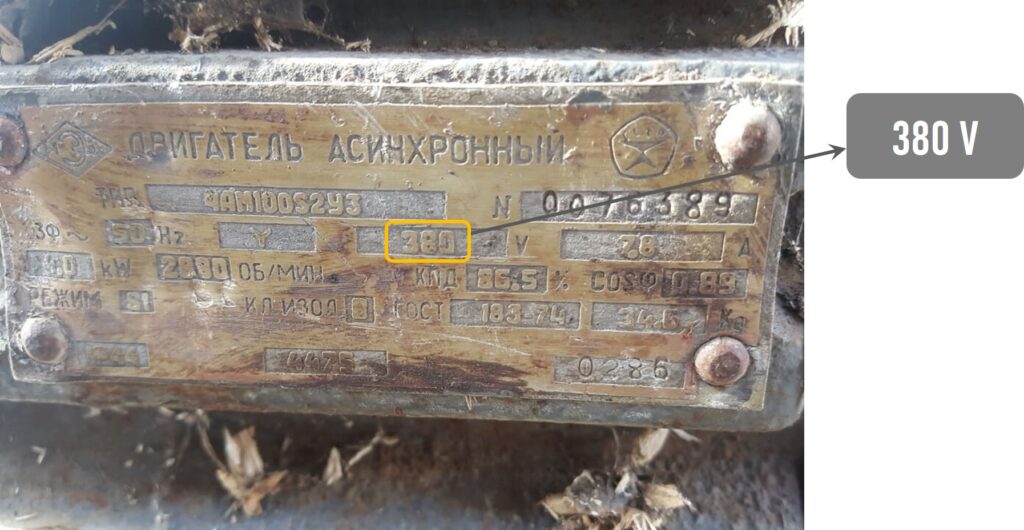

Если 0,4 кВ это 400 В, а почему тогда оборудование, которое мы встречаем, работает на 380 В? Куда подевались 20 Вольт? Округлили?

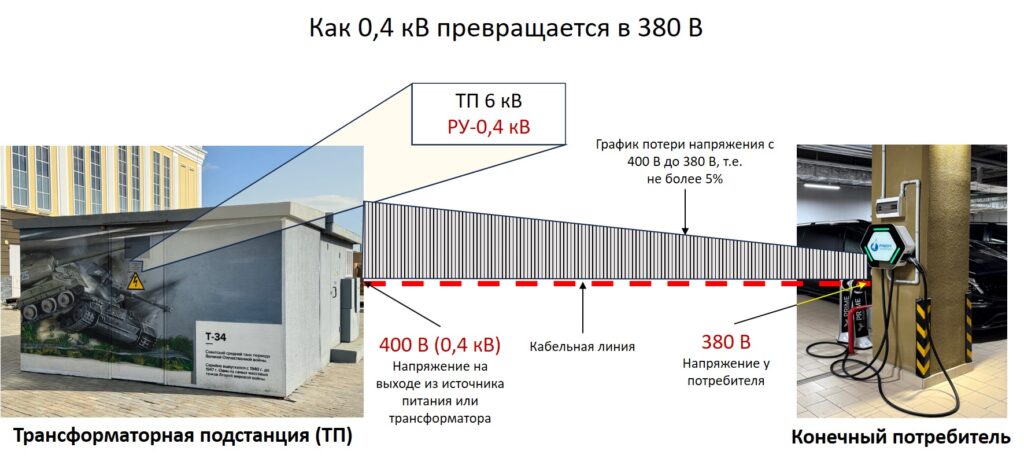

Оказывается, из трансформатора (или от источника питания, скажем, дизель-генератора) исходит ток напряжением ровно в 400 В или, что тоже самое, 0,4 кВ. Далее он идет по проводам, кабелям и шинопроводам до конечных потребителей, при этом происходят потери, и когда ток доходит до потребителя (скажем, зарядной станции, вентилятора, лифта или насоса), напряжение опускается до 380 В.

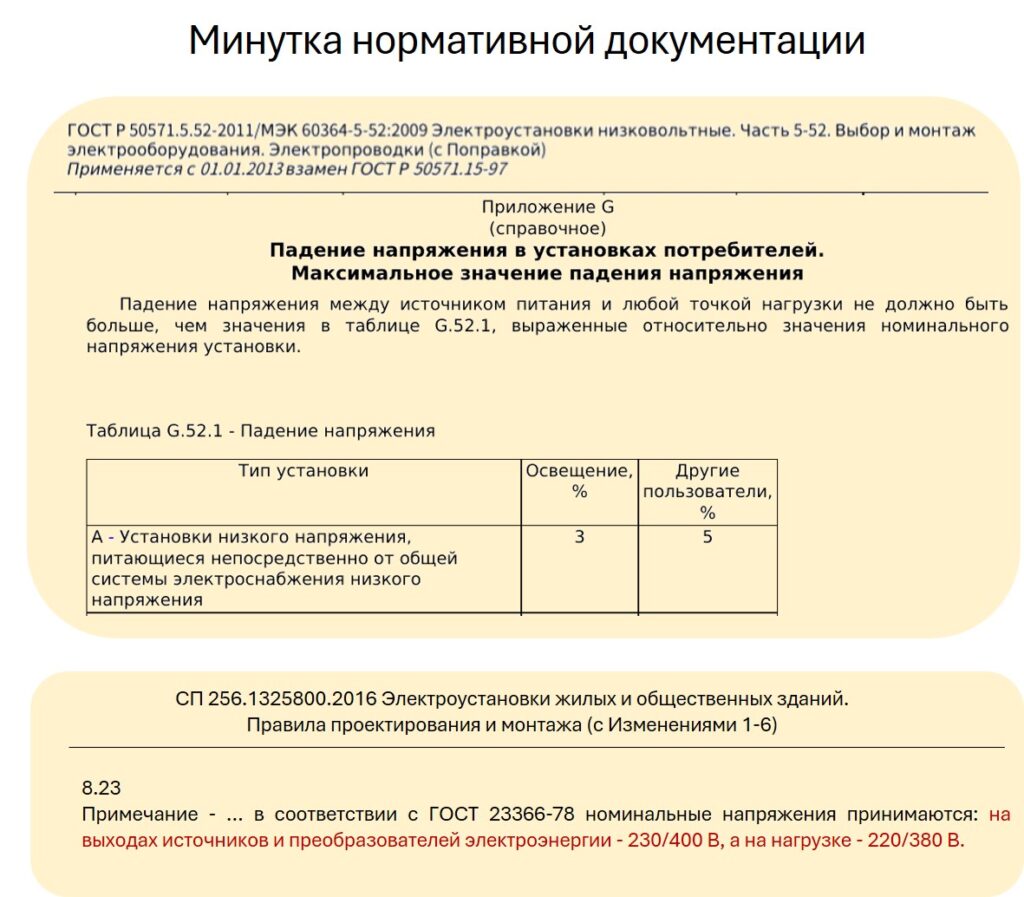

ГОСТ 50571.5.52-2011 регламентирует, чтобы «Максимальное значение падения напряжения … <составило для> освещения 3%, для других потребителей – 5%». Обратите внимание – 5%.
А вот, что пишет СП 256 в примечании к п. 8.23: «в соответствии с ГОСТ 23366-78 номинальные напряжения принимаются: на выходах источников и преобразователей электроэнергии — … 400 В, а на нагрузке — … 380 В».
Вычитаем: 400 В — 5% = 380 В. Вот откуда мы видим 380 В!
И то же самое относится к сети меньшего напряжения. Вы часто слышите про 230 В – это напряжение исходит из источника питания, а до потребителя доходят привычные 220 В. Вычитаем 230 В — 5% = 218 В или 220 В.
Задача инженеров по электроснабжению – проектировать кабельные линии таким образом, чтобы потери в них никогда не превышали 5%. Если значение выше, то выбираются кабели большего сечения, ведь в них потери будут меньше. Какой бы длины кабели не были проложены в здании, потери напряжения в них не должны превышать 5%, чтобы в итоге получить 380 или 220 В.
Магия простоты.
