53. Помещения СМИС, СМИК, СУКС
23скачали

Эти сокращения могут поставить в тупик кого угодно, поэтому давайте разберемся, что это за системы, где применяются и какие помещения требуются для их размещения.

Нормативные документы:

  • ГОСТ Р 22.1.12-2005 Безопасность в чрезвычайных ситуациях. Структурированная система мониторинга и управления инженерными системами зданий и сооружений. Общие требования;
  • ГОСТ Р 22.1.13-2013 Структурированная система мониторинга и управления инженерными системами зданий и сооружений. Требования к порядку создания и эксплуатации;
  • ГОСТ Р 22.1.17-2016 Безопасность в чрезвычайных ситуациях. Структурированная система мониторинга и управления инженерными системами зданий и сооружений;
  • ГОСТ Р 58470-2019 Системы мониторинга инженерных сооружений. Общие требования;
  • СП 253.1325800.2016 Инженерные системы высотных зданий;
  • СП 267.1325800.2016 Здания и комплексы высотные. Правила проектирования.

Разберемся в терминах

Начнем с того, что все эти термины относятся к одной системе, которая называется СМИС – структурированная система мониторинга и управления инженерными системами зданий и сооружений. Так же называется и сам раздел проектной документации.

Остальные термины (СМИК, ССП, СУКС) означают лишь ее составные части, т.е. подсистемы, а не нечто отдельное.

Причиной замешательства является использование в названии СМИС словосочетания «инженерные системы», которое заставляет думать, что в разделе идет речь только про инженерное оборудование, но это не так.

ГОСТ Р 22.1.13-2013 дает следующее определение:

3.5 инженерные системы зданий и сооружений: Строительные конструкции, технологические системы, системы инженерно-технического обеспечения зданий и сооружений, предназначенные для создания и поддержания условий, при которых обеспечивается реализация их функционального назначения.

Цель СМИС – предотвратить или снизить людские потери, сократить материальный и экологический ущерб в случае аварийных или чрезвычайных ситуаций за счет быстрого информирования дежурно-диспетчерской службы объекта, персонала, посетителей, а также соответствующих государственных служб и подразделений.

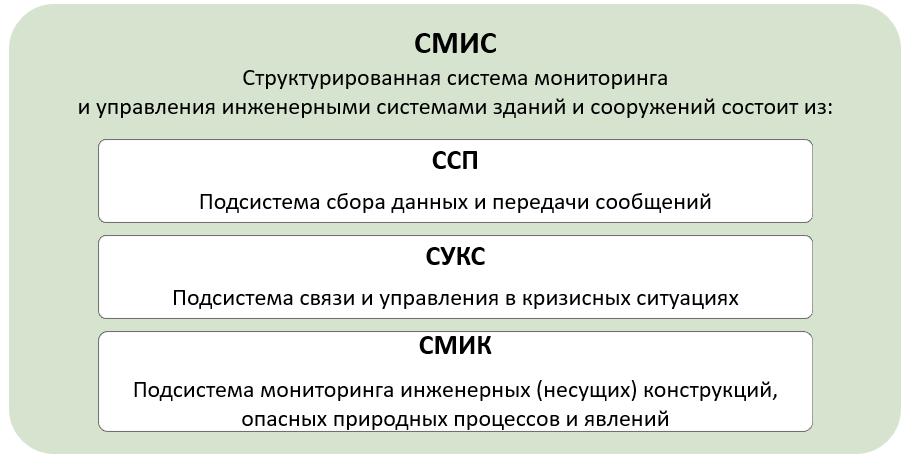

Рис. СМИС состоит из трех подсистем

Система сбора данных и передачи сообщений (ССП) собирает данные от инженерного и технологического оборудования, несущих конструкций и передает их дежурным службам, а также автоматически информирует государственные органы о чрезвычайных ситуациях (их угрозе или возникновении).

ССП состоит из сервера, локально-вычислительной сети, оборудования для передачи SMS, средств связи с государственной системой предупреждения и ликвидации чрезвычайных ситуаций, а также рабочего места оператора СМИС.

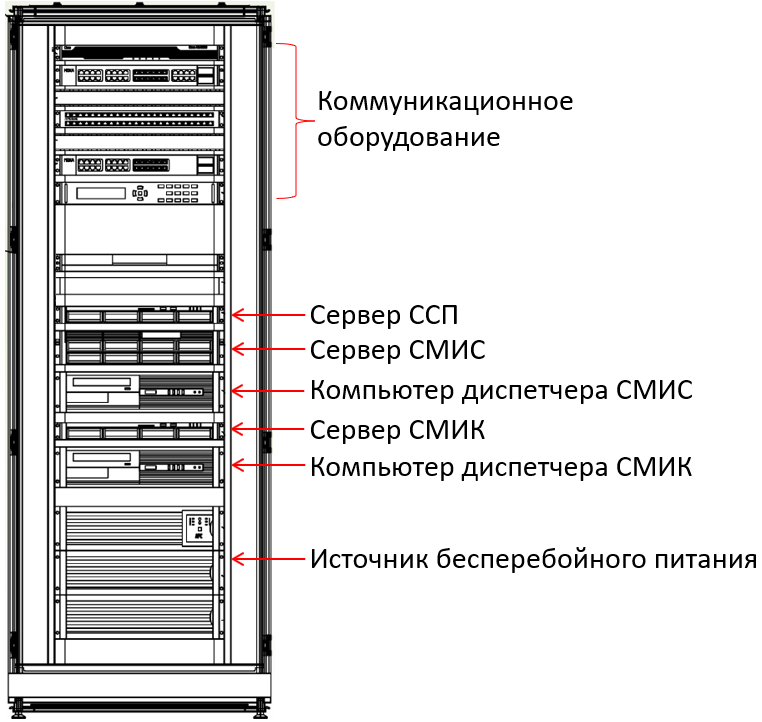

Рис. Стойка с основным оборудованием СМИС



Система связи и управления в кризисных ситуациях (СУКС) отвечает за создание гарантированной устойчивой телефонной и радиосвязи на территории объекта между службами, которые участвуют в ликвидации последствий чрезвычайных ситуаций.

Эта система жизненно необходима на объектах, где собственные средства связи аварийно-спасательных служб могут работать неустойчиво из-за помех и препятствий. К примеру, такое может происходить в высотных зданиях из-за применения в них массивных железобетонных и металлоконструкций.

Система состоит из дополнительных внутренних и внешних антенн, усилителей радиосвязи и других радиоустройств, а также проводной телефонной системы.

Рис. СУКС должна обеспечить гарантированную связь всех служб и подразделений

Система мониторинга инженерных (несущих) конструкций, опасных природных процессов и явлений (СМИК) контролирует, происходят ли изменения в основаниях и строительных конструкциях объекта.

Эта система состоит из датчиков измерения углов наклона, напряжений и деформаций, сейсмодатчиков, которые устанавливаются на несущих конструкциях, датчиков давления на грунт и др., а также серверов, кабельных линий, рабочего места диспетчера.

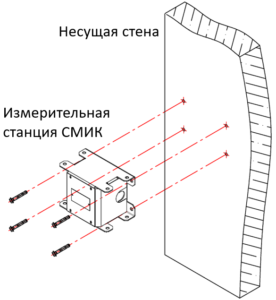

Рис. Ключевыми устройствами СМИК являются специальные датчики и устройства, отслеживающие состояние конструкций и оснований

Какие здания оснащаются СМИС?

Существует обширный список объектов, на которых в обязательном порядке должна быть установлена эта система, и всех их объединяет угроза больших потерь и ущерба в случае чрезвычайных ситуаций: аэропорты, метро, ядерные объекты, склады нефти, металлургические заводы, шахты, канатные дороги, нефтепроводы и т.п.

Но, главное, в этот список включено и множество гражданских зданий:

 4.9 … — объекты капитального строительства, в проектной документации которых предусмотрена хотя бы одна из следующих характеристик:

  • высота более чем 100 м;
  • пролеты более чем 100 м;
  • наличие консоли более чем 20 м;
  • заглубление подземной части (полностью или частично) ниже планировочной отметки земли более чем на 10 м;

— объекты с максимальным расчетным пребыванием людей 500 чел. и более: зрелищные, спортивные сооружения, многофункциональные офисные и торгово-развлекательные комплексы, объекты здравоохранения, гостиницы. (ГОСТ Р 22.1.12-2005)

Как видим, под этот пункт подпадают и вполне обычные объекты.

Требования к техническим помещениям СМИС

Теперь приведем требования к помещениям, в которых располагаются элементы СМИС.

НаименованиеТребования
Размещение и размеры помещений 6.7 В высотных зданиях необходимо предусматривать помещения следующего назначения:

— для стационарной станции мониторинга несущих конструкций здания (СМИК) и аппаратной СМИС*. Блок помещений площадью не менее 20 м2 должен включать в себя серверную комнату (от 6 м2), комнату АТС СУКС (от 10 м2), общий тамбур со средствами связи СУКС (от 4 м2);

*Допускается не предусматривать при наличии систем автоматизации и диспетчеризации. В этом случае необходимость оснащения здания СМИС, в т.ч. подсистемой СУКС, определяется заданием на проектирование в соответствии с Техническим регламентом о безопасности зданий и сооружений и ГОСТ 31937 Здания и сооружения. Правила обследования и мониторинга технического состояния.

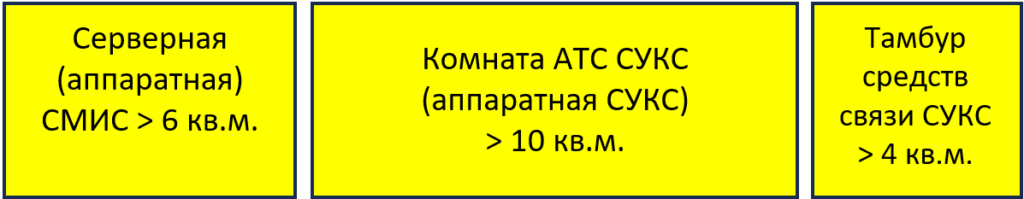

Рис. Блок помещений СМИС высотного здания

6.8 Помещения СМИК и СМИС допускается устраивать в едином блоке, также возможно их совмещение в блоке с центральной диспетчерской. Они должны быть размещены на первом или цокольном этаже с выходом непосредственно наружу или на лестничную клетку, ведущую наружу, с защитой от несанкционированного проникновения посторонних лиц как в блок, так и в отдельные помещения в блоке. (СП 267.1325800.2016)

Примечания:

1.       Системы диспетчеризации в высотных зданиях всегда используются, поэтому предусматривать отдельное помещение для серверной СМИС не требуется. Однако, необходимо не забывать про место для стойки СМИС в основной аппаратной здания. При этом отдельная комната СУКС с тамбуром должна быть.

2.       Для зданий, не относящихся к высотным, конкретных требований к помещениям СМИС в нормативах не содержатся, поэтому можно опираться на общие требования к помещениям слаботочных систем.

 Исключением являются следующие пункты ГОСТ Р 22.1.17-2016:

8 Требования к помещениям для размещения основного оборудования связи и управления в кризисных ситуациях

8.1 ПТК СУКС (Примечание: программно-технический комплекс связи и управления в кризисных ситуациях) следует располагать в отдельном помещении — аппаратной СУКС, площадью не менее 10 кв.м с тамбуром площадью до 4 кв.м.

8.5 Аппаратную СУКС следует размещать в местах, исключающих воздействие сильных электромагнитных полей и излучение промышленной частоты, а также удаленных от силового электрооборудования. (ГОСТ Р 22.1.17-2016)

Примечание: Аппаратную СУКС не следует размещать вблизи помещений встроенной трансформаторной подстанции, помещениями ГРЩ и ВРУ

Все же приведем полностью п. 6.7 СП 267.1325800.2016 (выдержку из которого привели выше), чтобы разобраться со всеми схожими помещениями:

6.7 В высотных зданиях необходимо предусматривать помещения следующего назначения:

— для размещения технологического оборудования МВД (СОС и СЭС) площадью не менее 30-35 кв.м;

— для стационарной станции мониторинга несущих конструкций здания (СМИК)* и аппаратной СМИС**. Блок помещений площадью не менее 20 кв.м должен включать в себя серверную комнату (от 6 кв.м), комнату АТС СУКС (от 10 кв.м), общий тамбур со средствами связи СУКС (от 4 кв.м);

— для здания ЦПУ СБ (центральный пункт управления службы безопасности) площадью не менее 30 кв.м;

— для технической аппаратной (серверной) службы безопасности здания площадью не менее 15 кв.м (смежное с ЦПУ СБ помещение);

— для здания ЦПУ ИС (центральный пункт управления инженерными системами) площадью не менее 20 кв.м;

— для ЦПУ СПЗ (центральный пункт управления системой противопожарной защиты) — пожарный пост площадью не менее 15 кв.м;

— для ЦУЗ (центр управления здания) площадью, определяемой заданием на проектирование.

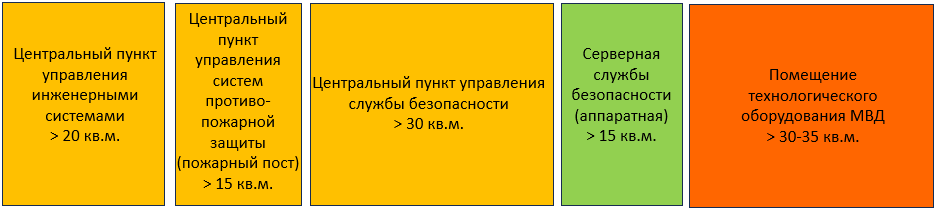

Рис. Помещения пунктов управления высотного здания (без учета помещений СМИС)

Стены и двери аппаратной СУКС8.2 Внешние стены и перекрытия аппаратной СУКС должны иметь 3-й класс защиты в соответствии с приложением 7 к РД 78.36.003 (Руководящий документ. «Инженерно-техническая укрепленность. Технические средства охраны. Требования и нормы проектирования по защите объектом от преступных посягательств». Этот документ отменен, вместо него используются Методические рекомендации «Инженерно-техническая укрепленность и оснащение техническими средствами охраны объектов и мест проживания и хранения имущества граждан, принимаемых под централизованную охрану подразделениями вневедомственной охраны войск национальной гвардии Российской Федерации», Р 078-2019)

8.3 Предел огнестойкости дверей аппаратной СУКС должен быть не меньше расчетного времени эвакуации из здания. Двери должны соответствовать 3-му классу защиты в соответствии с приложением 4 к РД 78.36.003 (см. примечание выше).

8.4 Вход в аппаратную СУКС должен быть оборудован металлической дверью, оснащенной замком и средствами контроля вскрытия, подключенными к системе охранной сигнализации. (ГОСТ Р 22.1.17-2016)

Вентиляция и кондиционирование аппаратной СУКС8.6 Помещения аппаратной СУКС должны быть оборудованы:

— системой вентиляции и кондиционирования.

В помещениях в круглосуточном режиме должны быть обеспечены необходимые условия эксплуатации СУКС объекта:

— при температуре +18°С … +25°С с рабочей температурой +23°C;

— относительной влажности 20% … 80% с рабочим режимом 40% … 60%;

— концентрации пыли не более 0,4 г/м, с рабочим режимом 0,1 г/м.

(ГОСТ Р 22.1.17-2016)

Примечание: Если строго следовать этому пункту, то помещение аппаратной должно быть оснащено приточно-вытяжной вентиляцией, системой кондиционирования и увлажнения.

Других требований к помещениям СМИС, отличающихся от требований, предъявляемых к помещениям слаботочных систем, нет.
